電磁脈沖閥的技術要求
　　1、產品的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。
　　2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，電磁脈沖閥的開啟響應時間應小于0.03s。
　　3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。
　　4、產品應能承受0.8MPa的氣源壓力。
　　5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。
　　6、在室溫為 5度～35度，相對濕度不超過85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。
　　7、電磁脈沖閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
　　8、在正常使用條件下，膜片累計使用壽命應大于80萬次。
　　9、閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。
用 途    AMD-I(Z)型電磁脈沖閥為直角式閥，其進出口之間夾角為90°，適合于氣包與除塵器噴吹管的安裝連接。氣流，能提供符合要求的清灰氣脈沖。
    電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以除塵器的處理能力和收塵效率。
工作原理    脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
    膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。

    脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。


安裝使用    1. 使用前注意檢查元件是否在運輸過程中損壞。

     2. 安裝前應先通氣清理供氣管道內雜物.安裝時注意氣體流動方向及接管是否正確。

     3. 在安裝時所有的O型密封圈都要涂上合適的潤滑劑。

     4. 電磁脈沖閥線圈上共有三個插腳，并配有插頭，其中一個有""符號的為接地插腳，用戶可根據需要決定是否接地。（一般情況下，電壓小于36V時可不接地，大于36V時就應接地。）另二個為線圈電源插腳，分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接。注意電壓是否符合要求。

     5. 除塵器分氣箱（包括接管）由用戶自定，分氣箱容量應滿足提供電磁脈沖閥工作穩定的氣源，分氣箱內壁應清潔無鐵銹等雜物，分氣箱無泄漏，并符合有關的各項要求。

     6. 該閥與氣包及噴吹連接管的密封件適用溫度為-10℃～70℃。如需高溫密封件,請訂購時另行注明。


型號含義
AMD   ——      I (Z)   ——  XX    ——   S電磁脈沖閥      直角式      公稱通徑      雙膜片（無S為單膜片）
技術指標

工作壓力	0.2MPa-0.6MPa
工作介質	清潔壓縮空氣
環境溫度	一10℃ --- 70℃
電 壓	DC24V	AC220V
功 率	20VA	25W
空氣相對濕度	≤85%
防護等級	IP65
膜片壽命	噴吹100萬次

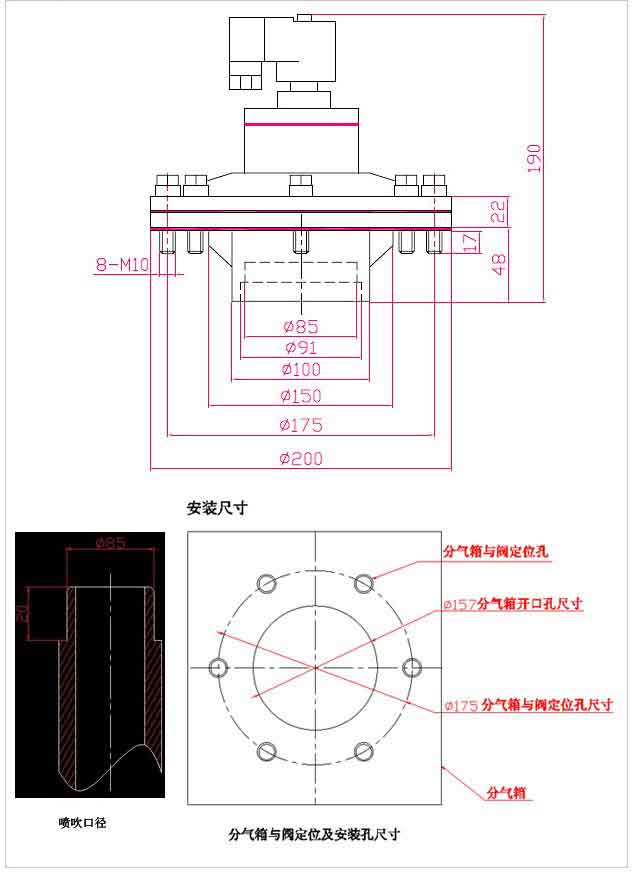

結構尺寸
